电动汽车电机结构解剖模型 深度解析机械用电动机的构造与原理

电动汽车的核心动力源——电机，其性能直接影响着车辆的加速、续航与驾驶体验。通过解剖模型，我们可以直观地理解这一复杂而精密的机械用电动机的内部构造与工作原理。本文将基于典型的永磁同步电机（PMSM）解剖模型，分步解析其核心组件。

一、 外部壳体与冷却系统
解剖模型首先展示的是电机坚固的铝合金或钢制外壳。它不仅是结构支撑，更是热管理的关键。外壳内部通常集成有冷却液流道（水冷）或散热鳍片（风冷），用于将电机运行时产生的热量及时导出，确保其在高效温度区间工作。端盖密封并支撑着两端的轴承。

二、 核心旋转部件：转子

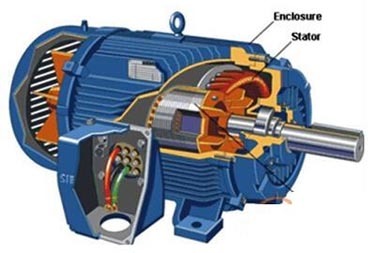

移除外壳后，最核心的旋转部分——转子清晰呈现。在永磁同步电机中，转子并非由线圈构成，而是由高强度的硅钢片叠压而成，其上嵌入或表贴有强大的永磁体（通常为钕铁硼）。这些磁体按特定极性排列，形成稳定的磁场。转子直接安装在输出轴上，将电磁扭矩传递出去。解剖模型常将部分磁体剖开，展示其内部安装方式。

三、 关键静止部件：定子
定子固定在壳体内侧，与转子同轴心且保持微小气隙。它是电机的“心脏”。解剖模型清晰显示，定子同样由薄硅钢片叠压成环状，以减小涡流损耗。其内侧开有多个线槽，槽内嵌入由铜线绕制成的三相绕组（U, V, W）。当三相交流电通入这些绕组时，便会产生一个旋转的磁场。

四、 工作原理可视化
解剖模型的核心价值在于将抽象原理可视化：

1. 磁场生成：定子三相绕组通入变频交流电，产生一个速度与频率同步的旋转磁场。
2. 磁极相互作用：转子上的永磁体磁场会努力“跟随”定子的旋转磁场，异性相吸，同性相斥，从而产生强大的电磁扭矩。
3. 同步旋转：在控制器的精确调节下，转子磁场与定子旋转磁场保持同步，转子因此持续旋转，驱动车辆前进。

五、 其他关键组件
解剖模型还会展示以下部分：

• 位置传感器：如旋转变压器，安装在轴端，实时检测转子位置和速度，并将信号反馈给控制器，实现精准控制。
• 轴承：支撑高速旋转的转子轴，需具备高精度和长寿命。
• 高压线束与接线端子：负责将控制器的高压电流引入定子绕组。

电动汽车电机解剖模型将一个高度集成的动力单元分解为直观的模块，生动揭示了从电能到机械能的转换奥秘。定子与转子的精妙配合、永磁体的强大磁场、高效的热管理以及精确的传感器控制，共同构成了现代电动汽车电机高效、可靠、响应迅速的技术基石。通过研究此类模型，工程师能优化设计，公众也能更深入地理解电动汽车的先进技术内涵。
